UVW調整平臺

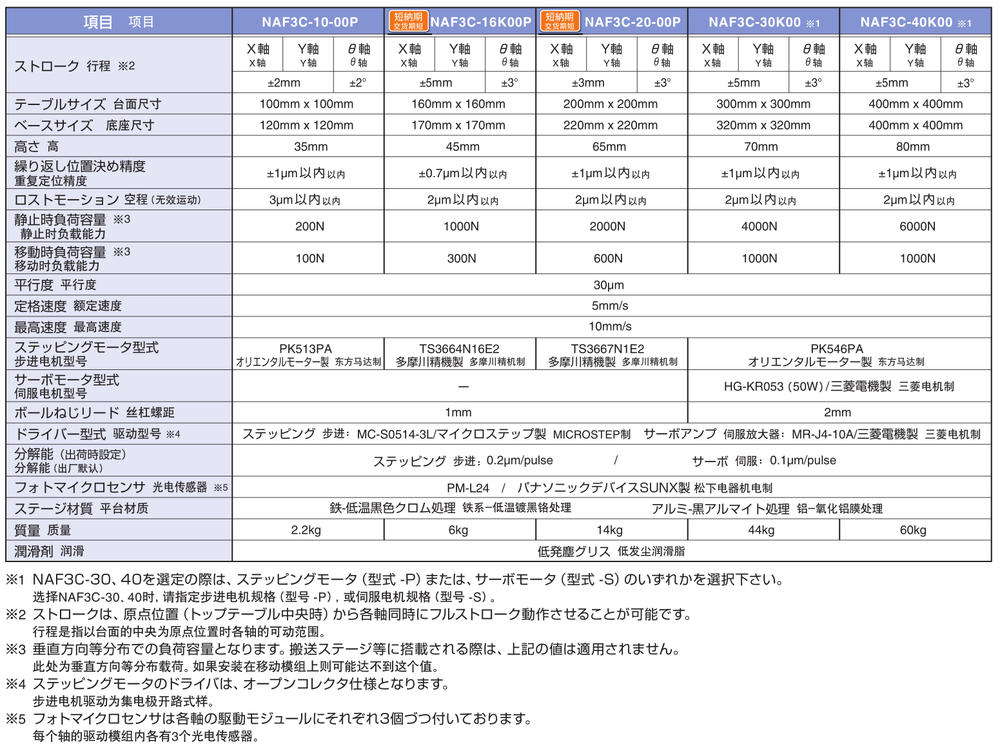

品牌: HEPHAIST
應用: 高承載、高剛性、高精度
額定輸出: 170~340N
最大輸出: 532~1060N
特點: 高精度、高剛性、高承載

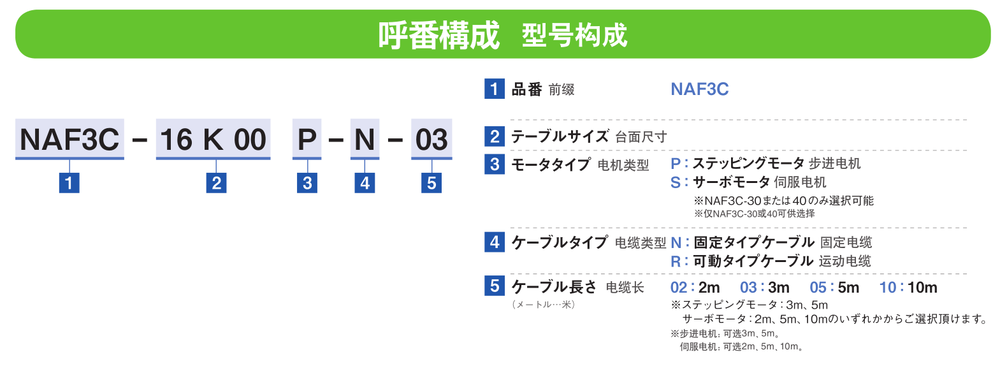

產品詳情

NAF3系列超薄視覺對位平臺結構特點:

與傳統的三層式結構的XYθ結構相比,本品采用三個驅動軸裝置在同一平面內的結構設計,實現了XYθ運動超薄、低重心的結構設計。且中間滑動部份采用上下面夾緊兩個軸承的[預緊雙滑動]結構設計,使小體積也具有高承載、運行平滑的特性。

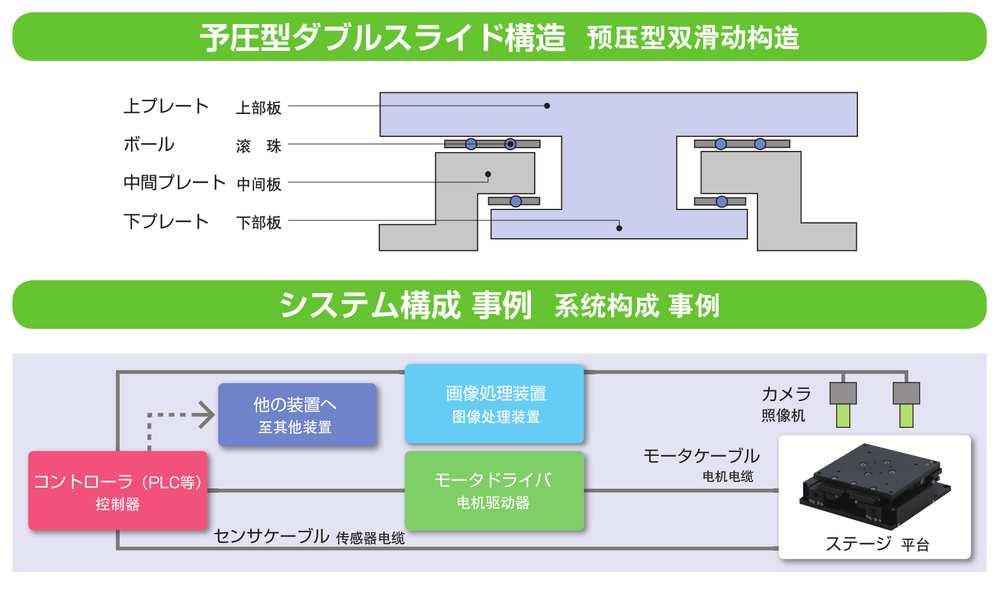

預緊雙滑動結構圖:

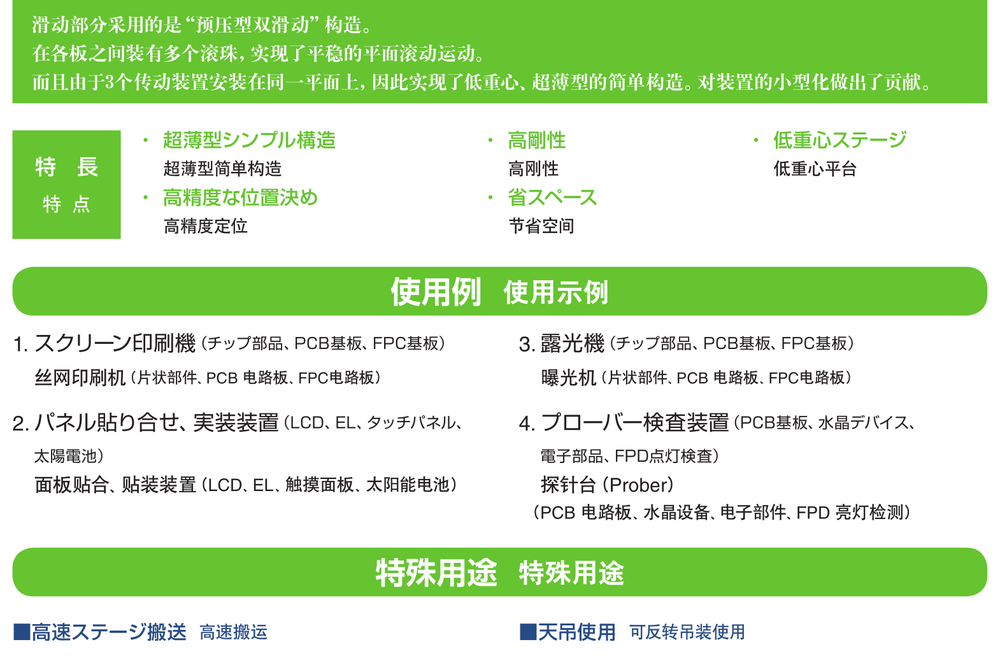

產品特性:

1、超薄結構

通過將三個驅動軸安裝于同一平面內,實現結構簡單、超薄的結構特性。

2、高剛性

由于負載安裝不平衡時而產生的側向扭力及壓力過大而產生的垂直負荷,可能使普通的三點支撐結構變形。本品采用[預緊雙滑動]設計,消除了以上因素對運動的影響,増加結構穩定性及產品承載力。同時,也消除了以上因素等對驅動軸產生的不良影響,使平臺具有高剛性,定位精度不受負載變化影響的特點。

3、客戶可跟據需要設定旋轉中心

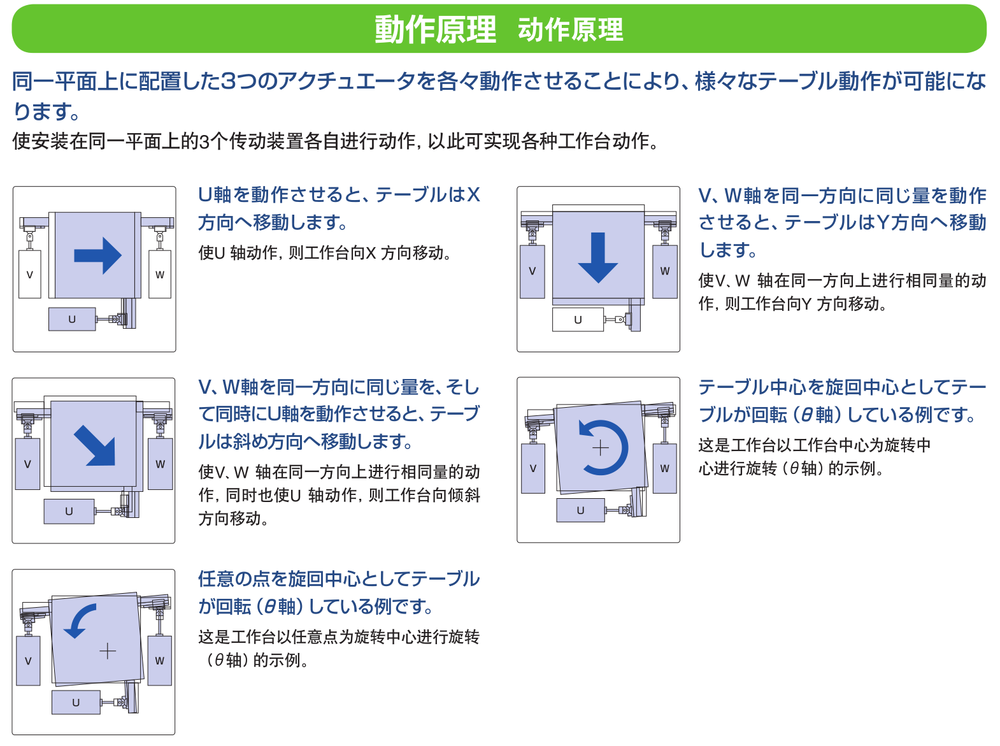

三個驅動軸安裝于同一平面的結構設計,使得產品具有了可任意設定旋轉中心的特性。從而方便客戶按照實際需要設置旋轉中心。
